Το έργο
Η ανάπλαση της Νέας Παραλίας Θεσσαλονίκης δημιούργησε κατά μήκος του παραλιακού μετώπου μια σειρά από θεματικούς κήπους. Το σύστημα αυτοματισμού καλύπτει τον Κήπο του Αλεξάνδρου, του Απογευματινού Ήλιου, της Άμμου, των Ίσκιων, των Εποχών, του Οδυσσέα Φωκά, της Μεσογείου και των Γλυπτών. Σε κάθε κήπο λειτουργούν συστήματα άρδευσης, συντριβάνια και φωτισμός, που πρέπει να δουλεύουν αυτόματα, με ασφάλεια και με κεντρικό έλεγχο.
Ο ρόλος μας
Σε συνεργασία με την Αργύριος Σενέκης & Υιοί ΕΠΕ, που κατασκεύασε τους πίνακες αυτοματισμού, η PLC Projects ανέλαβε:
- τη μελέτη του αυτοματισμού,
- τον προγραμματισμό των PLC,
- τη θέση σε λειτουργία στο έργο,
- την ανάπτυξη του SCADA σε WinCC Professional.
Η πρόκληση
Ο εξοπλισμός είναι διάσπαρτος σε μεγάλες αποστάσεις κατά μήκος της παραλίας. Χρειαζόταν συλλογή σημάτων και έλεγχος από απόσταση για δεκάδες αντλίες, βάνες, όργανα και κυκλώματα φωτισμού, με αξιόπιστη επικοινωνία ανάμεσα σε όλους τους σταθμούς.
Η αρχιτεκτονική
- 5 κεντρικοί σταθμοί με CPU 314C-2PN/DP, συνδεδεμένοι σε δίκτυο Ethernet οπτικής ίνας.
- 22 τοπικοί σταθμοί με CPU 1214 της σειράς S7-1200, συνδεδεμένοι με ακτινικό δίκτυο Profibus στους κεντρικούς σταθμούς.
- Ένα κοινό project σε TIA Portal με 27 CPU διαφορετικών οικογενειών, που αξιοποιεί στο μέγιστο τις δυνατότητες επικοινωνίας και δικτύωσης μεταξύ τους.
- Στην πρώτη φάση, χωρίς SCADA, η απεικόνιση και η καταγραφή δεδομένων έγιναν μέσω των ενσωματωμένων web server των CPU.
Το SCADA σε WinCC Professional
Το κεντρικό σύστημα εποπτείας δίνει στον διαχειριστή πλήρη εικόνα όλης της παραλίας, με οθόνες για κάθε κήπο:
- Σταθμοί άρδευσης με ζώνες, ομάδες και κατηγορίες ποτίσματος, παροχόμετρα και όρια πίεσης δικτύου.
- Συντριβάνια με δεξαμενές και στάθμες, πολλαπλές αντλίες, φίλτρα άμμου και αυτοκαθαριζόμενα φίλτρα.
- Αυτόματη διακοπή των συντριβανιών με βάση ανεμόμετρα και όρια θερμοκρασίας και υγρασίας.
- Ωράρια λειτουργίας και χειρισμός AUT, OFF, ON για κάθε αντλία και βάνα.
- Έλεγχος φωτισμού ανά κεντρικό και τοπικό σταθμό.
- Καταγραφές, συναγερμοί και παροχόμετρα για όλο το έργο.
Παρουσίαση από τη Siemens
Το έργο παρουσιάστηκε στο περιοδικό GO! της Siemens (έκδοση 2014), ως εφαρμογή με κοινό project 27 CPU σε TIA Portal και συνδυασμό δικτύων Ethernet οπτικής ίνας και Profibus.
Φωτογραφίες

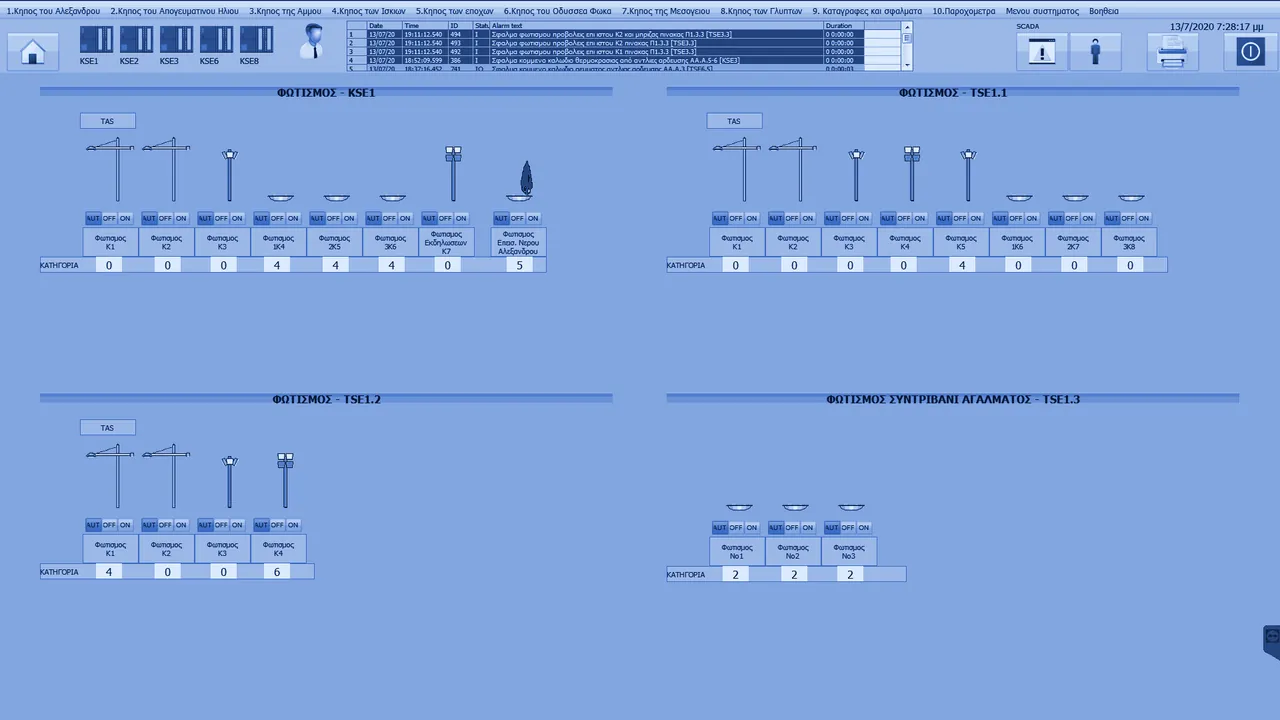

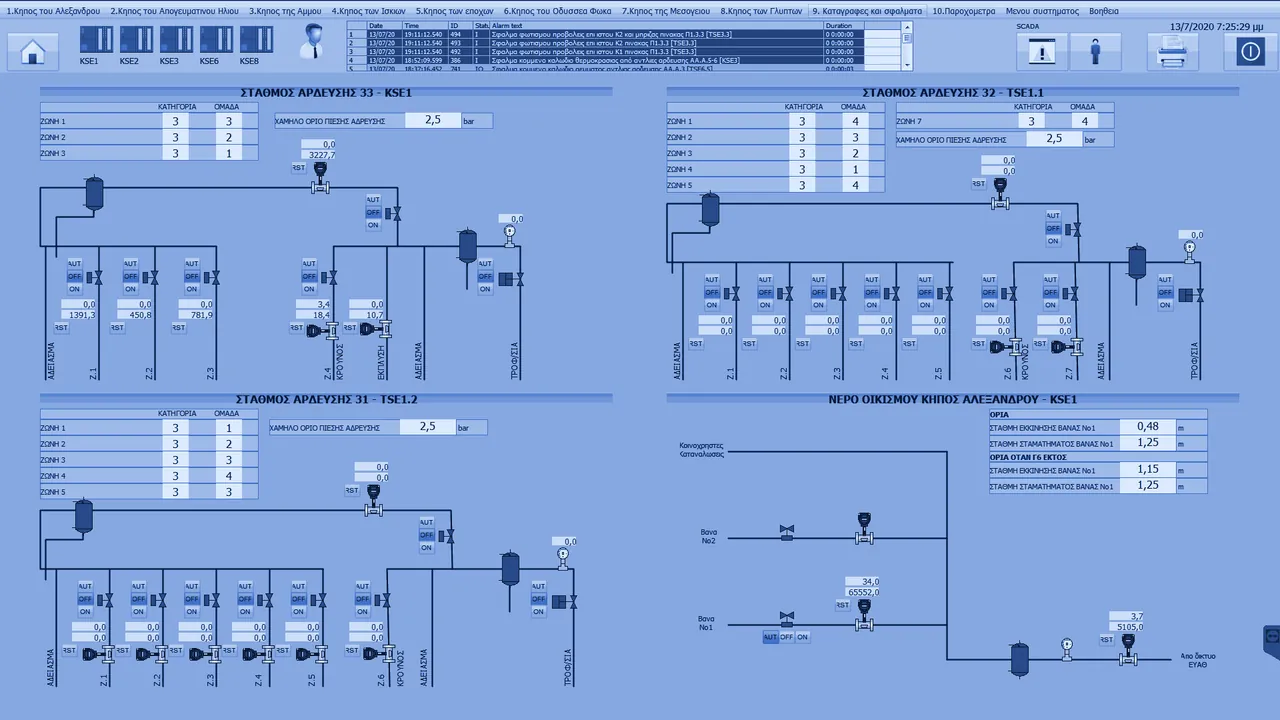

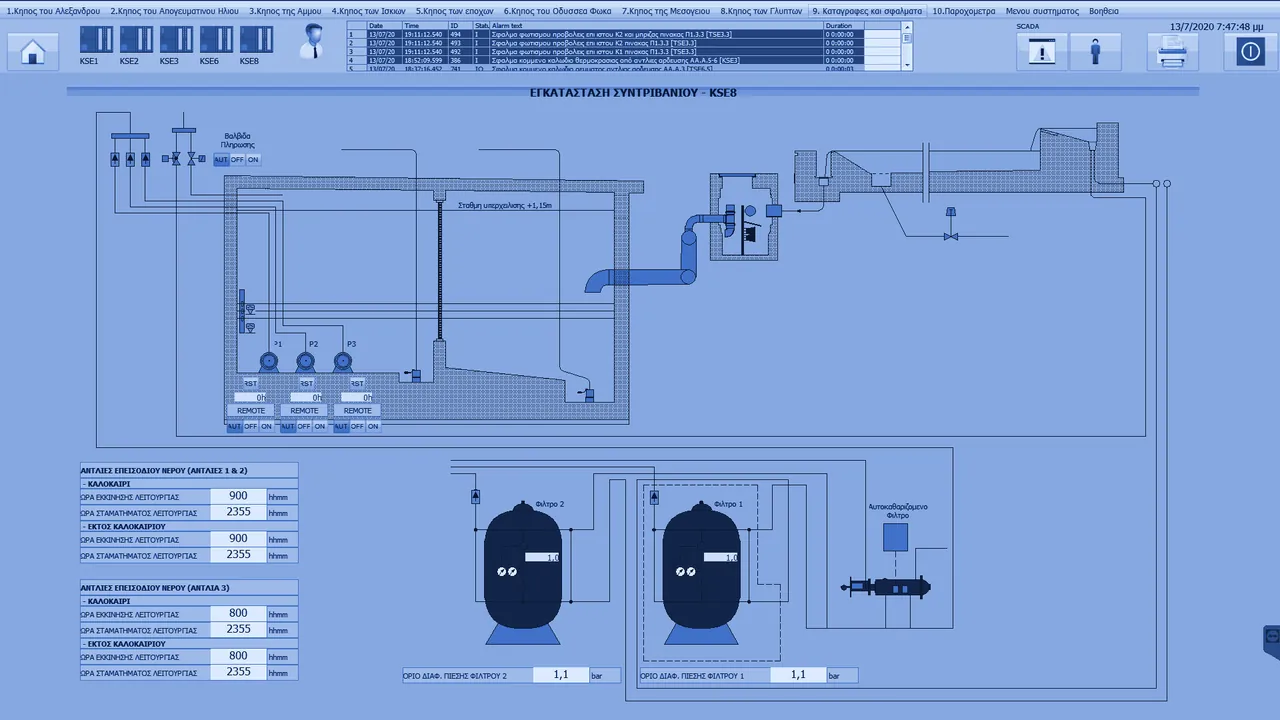

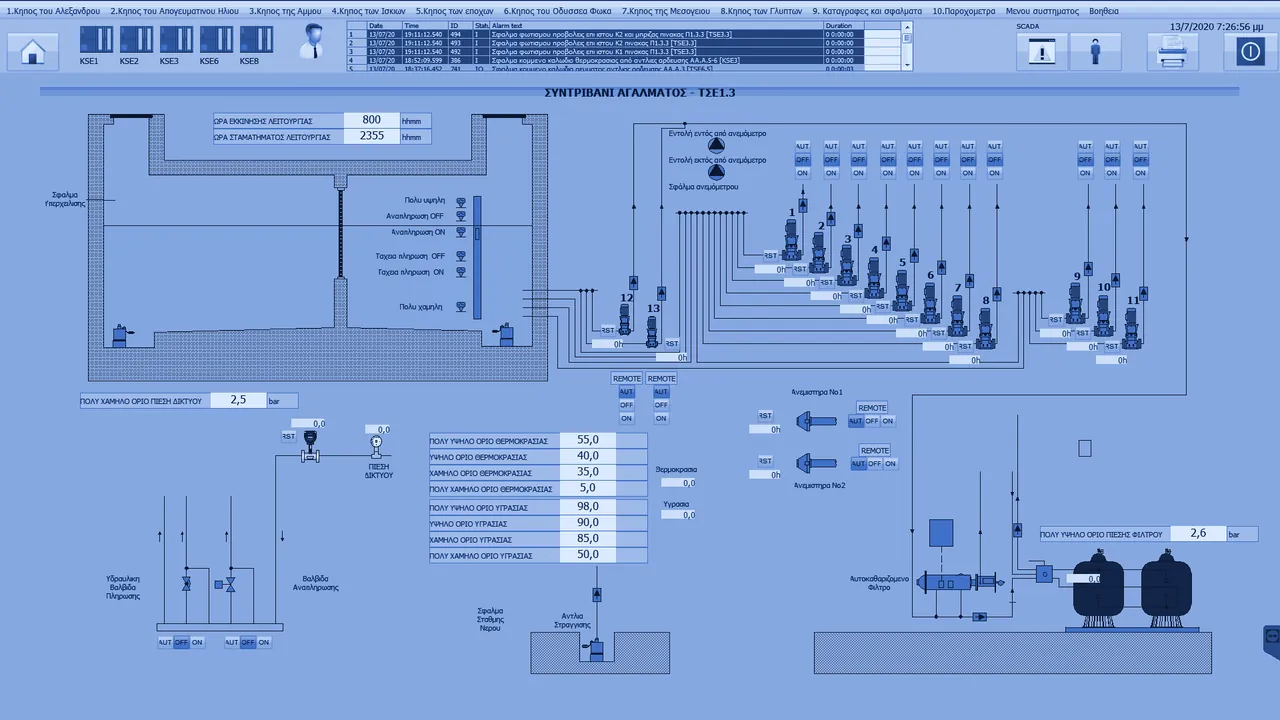

Στιγμιότυπα από το SCADA
Χρειάζεστε κάτι αντίστοιχο;
Αν διαχειρίζεστε εγκαταστάσεις σε πολλά σημεία, όπως αντλιοστάσια, δίκτυα άρδευσης, συντριβάνια ή δημοτικά δίκτυα, δείτε πώς δουλεύουμε στον τηλεχειρισμό και τηλεέλεγχο και στα συστήματα SCADA.
